一、工業濾水器：

在電站、化工、印染、造紙等行業供用水管邊上，由于從江河、湖海中取水的來源不同，所以在水中存在著多種多樣的雜質，如工業廢棄物、浮草、魚蝦、田螺等。有時，在進入供用水系統的管邊前，都采用簡單的柵欄過濾，條件比較好的用一次濾網進行處理，但處理后的水中仍存在著一些體積較小的雜質。當它們在供用水系統中聚積到一定程度而不清除時，將導致通流面積減小，終產生堵塞，嚴重時造成停機，對安全運行構成極大威脅。鑒于經濟、方便、維修等諸多因素，我公司設計和制造的反沖式工業濾水器系列產品，可滿足用戶要求，解決上述問題。

1、工業濾水器主要技術參數及型號說明：
(1)、工作壓力≤0.6MPa
(2)、過濾精度：φ2~φ8mm（其它精度，根據要求來訂）
(3)、額定流量下的阻力≤0.05MPa
2、工業濾水器結構與使用說明：

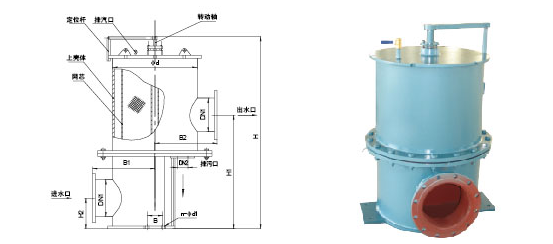

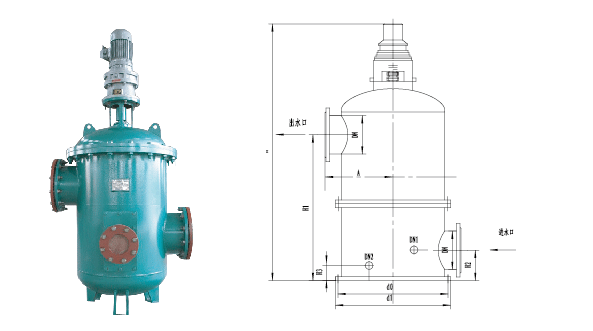

(1)、工業濾水器由①轉動軸、②定位桿、③支架殼體、④網芯、⑤進水口、⑥出水口、⑦排污口組成（見圖）。一般水質為淡水型的，濾網和內部主要部件為普通不銹鋼材質，若為海水或具有強酸堿型的，則采用特殊不銹鋼材質。

(2)、工業濾水器入管道系統后，水就會從進水口進入濾水器內，過濾后的水從出水口流出，當水雜質能過網芯時，由于體積大于網芯孔，而被截留在網芯上，當聚集到一定數量時，即造成進、出水口之間有一定壓力差，這時可轉動網芯進行輪次自動反沖洗，雜質就會從排污口自行排出，如此往復循環，用戶可根據水中雜質多少、而定時、定期自動反沖排污。
3、工業濾水器使用范圍
    安裝在電站、化工、印染、造紙等多種行業的DN500以下供用水管邊上，屬于替代二次濾網的小型濾水器，可任意選定精度，具有體積小，造價低，過濾流量大等諸多優點；特別適用于母管制供用水的分支管道上，從而具有二次濾網所不及的優點。一般情況下，不須增加動力源，只需采用手動，手柄按產品所標定的位置依次轉動，濾水器內部的幾個過濾室即可逐一清洗，從而達到自動反沖過濾水中雜質的目的。

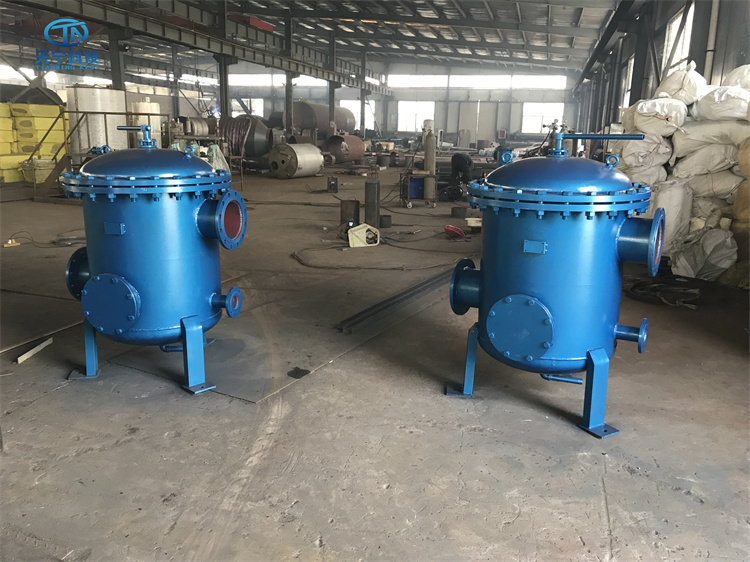

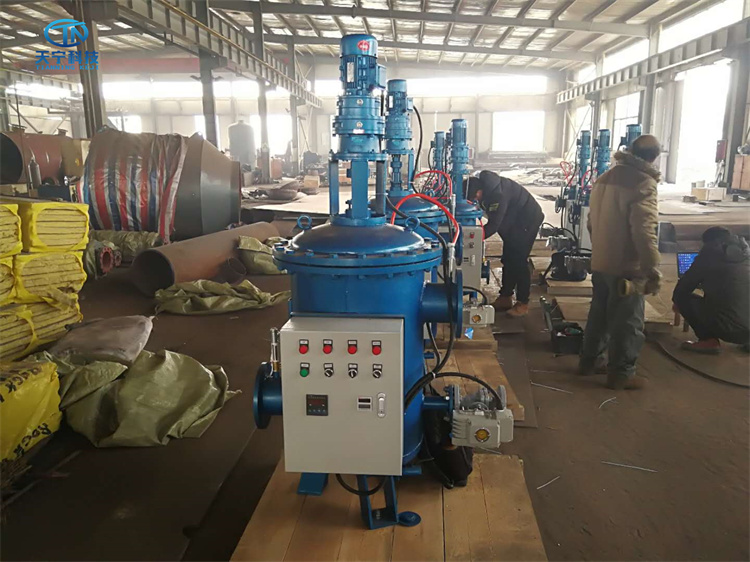

二、工業全自動濾水器：
自動清洗濾水器能對水中雜草、塑料薄膜、紙布屑、懸浮物等進行過濾作用，并能根據各地水質情況對濾網實行自動地連續或間斷清洗，保持網面經常清潔，是目前我國的水過濾設備之一，適用于各種水過濾場合。
1、主要技術參數：
(1)工作壓力~0.6MPa
(2)濾網孔徑φ2~8mm
(3)額定流量下的阻力≤0.05MPa
2、結構說明：
(1)傳動機構采用雙級擺線針輪減速機，濾水器轉動靈活，控制系統采用PLD程控，對濾水器實行自動程序或間歇性反沖洗。
(2)濾網網芯底部與支板上密封由原來的橡膠皮改為硬密封，能做到>2mm的雜物不從底部流到出口端，確保濾網的過濾能力。
(3)考慮到某些條件下水中含沙量大，上承軸座采用雙重密封式，水側為防泥沙密封，采用2道骨架密封圈，止泥沙進入軸套磨損轉軸，外側采用4道填料式密封。

(4)上軸座處試設防溢流管，做到無泄漏，文明生產。
(5)上、下軸套均為可拆卸式，無需進行筒體解體即可方便更換

三、LSG型管道直連式濾水器：

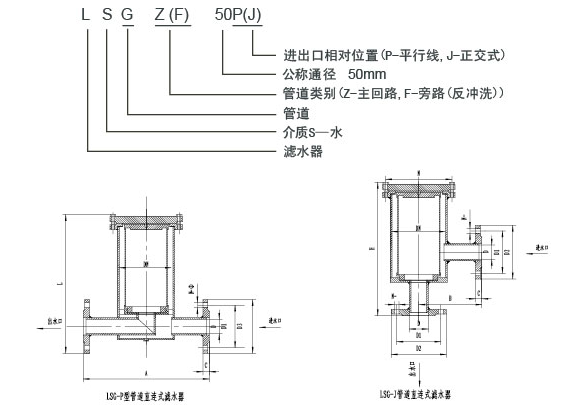

LSG型系列濾水器結構如圖所示，過濾面積為流通面積的2.5-3倍，在環形不銹鋼板上包含有許多小孔，主回路為雙層結構，反沖洗回路為單層結構，能夠達到很高的強度，全部采用不銹鋼制造，其結構合理，性能可*，經久耐用，其濾芯更換也非常方便。訂貨時需注明是主回路，還是旁路（即反沖洗）。
1、技術規范：
(1)公稱通經DN25、40、50、65、80、100、125
(2)公稱壓力PN≤1.6MPa
(3)適用介質：水、油等
2、型號說明：

四、LSD型直通式濾水器：
1、用途：
LSD型直通式濾水器適用于凝結泵、給水泵工業水泵，閉式水泵系統介質過濾之用，也可以作為管邊濾網之用，對管邊中的機械雜物，懸浮物等起過濾作用，并能根據壓差大小對濾網清洗，保持濾網清潔，該型泵進口濾網的通流倍率較大。

2、主要技術參數：
(1)設計壓力0.4MPa、0.6MPa
(2)濾網孔徑φ3~φ8mm
(3)水阻≤0.05MPa
(4)通流倍率4.5倍

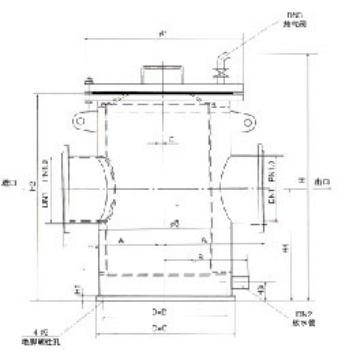

五、精密濾水器
1、概述：
精密激光濾水器是根據電力公司《防止電力生產重大事故的二十五項重點要求》第11.3.1.1及時雨11.3.1.2條發電機內冷水系統濾網需將鋼絲、銅絲濾網等更換為激光打孔的不銹鋼板新型濾網，防止濾網破碎進入發電機線圈的規定而開發生產的一種高科技產品，其產品特點是采用了高強度激光打出的微孔網板，可阻擋雜質及顆粒進入發電機線棒，防止雜質堆積而造成線棒阻塞的事故發生。

  2、特點：
（1)、安全性高。消除了因濾網破碎而導致內冷水線棒堵塞的事故隱患。
 (2)、對于大型發電機、汽輪機油系統的后過濾也能起到阻擋前面濾網碎片的功效。所以也適用于電廠油系統。
 (3）、精度高，均勻性好。由于采用激光打孔，所以網孔精度及均勻性均呈現出非常規則的特點。
（4）、強度及抗腐蝕性高。激光網板的材料能大強度高沖擊的水流下穩定工作的性能，同時耐腐蝕性也非常出色。

  3、技術規格：
（1）微孔直徑小可達0.2mm，但考慮水阻因素，一般為0.3mm。大也可至0.5mm。
（2）通流比。指精密濾水器進出口管徑面積與內部濾芯過流面積之比，一般為1:4，部分水中雜質較多，流通條件較差的可適當增加。

  4、造型：
根據客戶的現場尺寸，在滿足通流比的情況下，為客戶量身定做不同形式的濾水器，如高進低出式、斜插式、側進中出式等等。

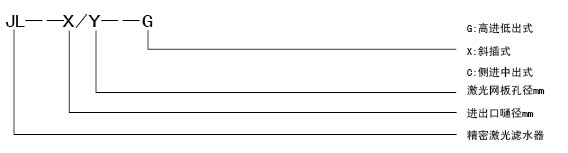

5、型號意義：

六、 使用說明：
（1）、將濾水器裝入系統焊接法蘭時注意焊接過程中勿將焊渣濺入濾芯上。
（2）、試機前先將管路系統清洗干凈。
（3）、試水時先打開進水口閥門，關閉出水口閥門，并打開排空閥。
（4）、當排空閥出水后將其關閉，并打開出水口閥門即可投入正常運行。

  七、 清洗說明：
（1）、如果開始試機時系統較臟，可在走兩三遍水后將濾水器上部法蘭打開，輕輕取出濾水器芯。
（2）、取出濾芯后將濾芯浸在清水里用軟毛刷清洗濾芯外部，清洗時注意勿用堅硬物體碰擊濾芯體。
（3）、打開底閥，將濾筒內臟物清洗出去。
（4）、將濾芯輕輕裝入濾筒內，放好墊片及法蘭蓋，擰緊螺栓。
（5）、在正常運行后，如水質較好，可半年至一年按上述程序清洗一次。
